Трансформатори 1000/1150 кВА-13,8/0,48 кВ|ИМА 2025

01 умумӣ

1.1 Тавсифи лоиҳа

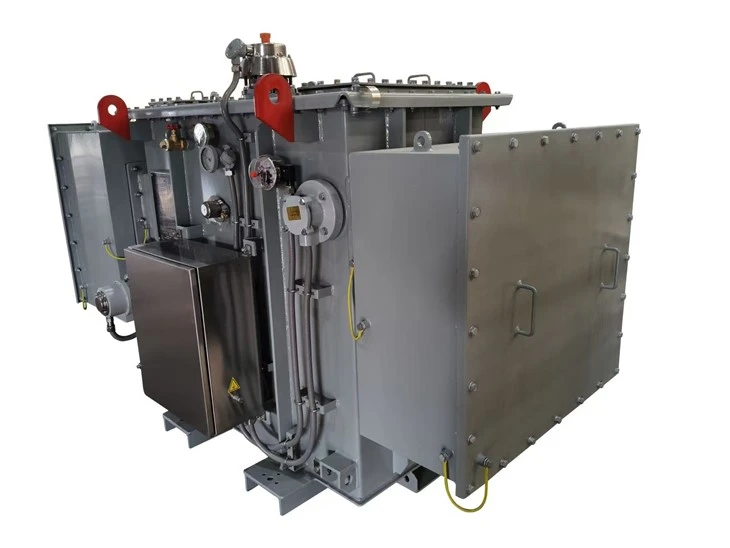

Трансформатори зеристгоҳи 1000/1150 кВА соли 2025 ба Амрико оварда шуд. Иқтидори номиналии трансформатор бо хунуккунии KNAN/KNAF 1000/1150 кВА мебошад. Шиддати ибтидоӣ 13,8 кВ бо диапазони ±2*2,5% лампа (NLTC), шиддати дуввум 0,48GrdY/0,277 кВ, онҳо як гурӯҳи вектории Dyn1-ро ташкил доданд.

Трансформатори зеристгоҳи 2000/2300 кВА барои тақсимоти боэътимод ва самараноки барқ ​​барои Junction House тарҳрезӣ шудааст - 1. Трансформатор бо моеъи диэлектрики FR3® пур карда шудааст, ки равғани изолятсионии устувор ва баланд-аст, ки устувории гармиро беҳтар мекунад, мӯҳлати хизмати таҷҳизотро дароз мекунад ва дар муқоиса бо равганҳои минералӣ бехатарии олии экологиро таъмин мекунад.

Ҷузъи калидии бехатарии ин система муқовимати заминии нейтралии 5-амперӣ (NGR) мебошад, ки ҷараёни хатогиро маҳдуд мекунад ва трансформаторро аз вайроншавӣ ҳангоми шикасти замин муҳофизат мекунад. NGR тавассути трансформатори ҷорӣ (CT) таносуби 5:5 бо рейтинги дақиқии C10 назорат карда мешавад, ки муайянкунии дақиқи хатогиҳо ва ҳифзи системаро таъмин мекунад.

Ин трансформатор барои устуворӣ ва мутобиқат ба стандартҳои саноатӣ тарҳрезӣ шудааст, интиқоли устувори нерӯи барқро таъмин намуда, дар баробари афзалияти бехатарӣ, устуворӣ ва самаранокии кор барои Junction House - 1.

1.2 Мушаххасоти техникӣ

1000/1150 кВА трансформатори зерсохторњо мушаххасоти намуд ва варақаи маълумот

1.3 Расмҳо

1000/1150 кВА зеристгоҳи Трансформатори диаграмма нақша ва андозаи.

02 Истеҳсолот

2.1 Асосӣ

Асоси трансформатори зеристгоҳи се-фазавӣ ва се- маъмулан бо истифода аз варақаҳои пӯлоди кремнийи ламинатӣ сохта мешавад, то талафоти ҷараёнҳои гирдобиро кам кунад ва самаранокии баланди магнитиро таъмин кунад. Ин тарҳ дорои се узвҳои амудии бо юғи болоӣ ва поёнӣ ба ҳам пайваст буда, роҳи мутавозини магнитиро барои ҷараёни сефаза- таъмин мекунад. Технологияи ламинатсия- устувории механикиро баланд мебардорад, талафоти бе-бориро кам мекунад ва кори умумии трансформаторро беҳтар мекунад. Сохтори мустаҳкам ва паймонаш онро барои барномаҳои баланд-интиқол ва тақсимоти нерӯ беҳтарин месозад.

2.2 Бор кардан

печонидани LV:Аз фолгаи мис сохта шудааст, ки бо изолятсияи байниқабатӣ зич қабат карда шудааст ва қувваи аълои гардиши кӯтоҳ-ва кори гармиро пешкаш мекунад.

печонидани HV:Бо сими мисии изолятсияшуда дар тарҳи қабат- сохта шудааст, ки гардиши боэътимоди-ба{2}}гардонидани изолятсияро барои устувории баландшиддат ва устувории механикӣ-таъмин мекунад.

2.3 Танк

Зарф ҳамчун як корпуси муҳофизатӣ хизмат мекунад, ки бо пӯлоди ба таври пурра кафшершуда ё панелҳои мустаҳкам сохта шудааст, то якпорчагии сохторро ҳангоми ҳадди аксар паҳн кардани гармӣ таъмин кунад. Сатҳи он аз регрезӣ ва қабати бисёрқабатаи зидди зангзанӣ-барои устувории дарозмуддат дар беруни бино мегузарад. Зарф бо равғани изолятсионии дараҷаи баланд пур карда шудааст, зарфи об ҳам изолятсияи барқ ​​ва ҳам сардшавии самаранокро тавассути гардиши нафт таъмин мекунад. Маҷмӯи зарфҳо буттаҳо, нишондиҳандаҳои ҳарорат/сатҳи равған, дастгоҳҳои рафъи фишор ва релеи Бухголзро дар бар мегирад. Деворҳои паҳлӯ радиаторҳои ҷудошавандаро бо клапанҳои дренажӣ ва бандарҳои намунагирӣ дар поён муттаҳид карда, як системаи ҳамаҷонибаи муҳофизат, хунуккунӣ ва мониторингро ташкил медиҳанд.

2.4 Маҷлиси ниҳоӣ

Маҷмӯаи ниҳоӣ аслӣ, печҳои HV / LV ва системаҳои изолятсияро ба зарфи бадор пас аз хушккунии вакуумӣ ва пур кардани равған муттаҳид мекунад. Ҷузъҳои калидӣ ба монанди буттаҳо, дастгоҳҳои хунуккунӣ, релеҳои муҳофизатӣ ва системаҳои назорат насб карда мешаванд, пас аз санҷишҳои герметикӣ ва санҷишҳои пурраи муқаррарӣ барои тасдиқи якпорчагии механикӣ, иҷрои барқ ​​ва эътимоднокии амалиётӣ тибқи стандартҳо.

03 Санҷиш

04 Бастабандӣ ва интиқол

4.1 Бастабандӣ

Трансформатори зеристгоҳи барқӣ бо сохтори гибридии пӯлод-печонида шудааст, ки бо плёнкаи зидди занг- печонида шудааст ва бо маводи шок-фурӯшанда пӯшонида шудааст. Тасмаҳои пӯлодӣ беруниро бо аломатҳои бардоштан ва тамғакоғаз-бароварда мустаҳкам мекунанд, то зарари механикӣ ва зангзании муҳити зистро ҳангоми интиқол пешгирӣ кунанд.

4.2 Интиқол

Трансформатори зеристгоҳи аввал тавассути мошини боркаш ба бандар интиқол дода мешавад, ки дастгоҳҳои махсуси муҳофизаткунанда устувориро таъмин мекунанд. Пас аз расидан ба бандари интиқоли контейнер, он ба як контейнер ё рахи ҳамвор бор карда мешавад, мустаҳкам карда мешавад ва барои муҳофизати намӣ пеш аз интиқол тавассути зарфи контейнерӣ коркард карда мешавад. Ҳангоми транзит, контейнер дар рӯи саҳни киштӣ ё дар анбор бо назорати воқеии -ҳарорат, намӣ ва ларзиш барои кафолат додани интиқоли бехатар дар бандари таъинот муҳофизат карда мешавад.

05 Сайт ва хулоса

Трансформаторҳои зеризаминии мо ҳамчун як санги асосии системаҳои энергетикӣ бо эътимоднокии баланд, самаранокии баланд ва мӯҳлати дарозтари интиқоли энергия дар саросари ҷаҳон фарқ мекунанд. Бо технологияи пешқадам-ва назорати қатъии сифат мо қарорҳои мувофиқро барои қонеъ кардани талаботҳои гуногун пешкаш мекунем. Интихоби маҳсулоти мо маънои фарогирии бехатарӣ, самаранокӣ ва ояндаи устувори энергетикиро дорад.
