Пойгоҳҳои изолятсионии газ-(GIS): Ҳалли паймон ва боэътимоди барқ ​​барои шабакаҳои муосир

Бо афзоиши талабот ба нерӯи барқ ​​ва сохтмони паймоне, ки дар шаҳр ҷойгир аст, фазои маҳдуди зеристгоҳҳои анъанавии изолятсионии ҳавоӣ (AIS) монеа барои рушди шабакаҳои барқӣ гардид. GIS (подстанцияҳои изолятсионии газ) барои тарҳрезии паймон ва боэътимоди худ таваҷҷӯҳро ҷалб карданд: онҳо таҷҳизоти баландшиддатро дар дохили корпуси металлии пур аз гази изолятории SF6 иҳота намуда, ҳаҷмро ба таври назаррас коҳиш медиҳанд ва эътимоднокии системаро ба таври назаррас беҳтар мекунанд.

GIS чист?

GIS як зеристгоҳи комилан пӯшида аст. Таҷҳизоти асосӣ, аз қабили барқгирандаҳо, ҷудокунакҳо ва шинаҳо дар дохили шкафҳои металлии мӯҳршуда ҷойгиранд.

Гази SF6 ҳамчун изолятор хеле хуб кор мекунад ва камонҳои барқро қатъ мекунад. Он дар боздоштани камонҳо назар ба ҳаво тақрибан 100 маротиба беҳтар аст. Ин имкон медиҳад, ки қисмҳои барқӣ ба ҳам наздик ҷойгир карда шаванд, ки зеристгоҳ хеле хурд аст. Кабинети мӯҳрдор инчунин таҷҳизотро аз борон, чанг ва моддаҳои зангзананда муҳофизат мекунад. GIS метавонад дар ҷойҳои сахт ба монанди минтақаҳои соҳилӣ ё минтақаҳои саноатии ифлосшуда хуб кор кунад.

Принсипи кори GIS

Асоси GIS муҳити пӯшидаи он мебошад, ки бо гази изолятсионии SF6 пур карда шудааст. Гази SF6 ҳамчун изолятор кор мекунад. Он аз ҷаҳиши қувваи барқ ​​дар байни қисмҳои барқ ​​​​монеъ мешавад. Вақте ки хатогӣ рух медиҳад, ноқил дар GIS ҷараёнро хомӯш мекунад. Ин камон-ҳарорати баландро ба вуҷуд меорад. Гази SF6 зуд хунук мешавад ва камонро хомӯш мекунад. Он системаро бехатар нигоҳ медорад.

GIS дорои сенсорҳо ва дастгоҳҳои муҳофизатӣ мебошад. Онҳо фишори газ, ҳарорат ва дигар сигналҳои муҳимро ҳама вақт тафтиш мекунанд. Агар ягон чиз хато кунад, ҳушдор операторонро огоҳ мекунад. Ин ба система кӯмак мекунад, ки бехатар кор кунад.

Қисмҳои асосӣ

GIS асосан аз корпуси металлӣ, шинаҳо ва дастгоҳҳои гуногуни баландшиддат иборат аст.

Корпуси металлӣ тамоми системаро мӯҳр ва муҳофизат мекунад.

 Шинаҳо (чубҳои ноқилӣ) ҷараёни баланд{0}}шиддатро дар дохили гази SF6 интиқол медиҳанд.

 Қатъкунакҳо дар хатҳои асосӣ дастгоҳҳои асосии муҳофизатӣ мебошанд, ки ҷараёнҳои хатогиро зуд қатъ мекунанд.

 Дар вакти таъмир тачхизотро аз сеть чудо мекунанд.

 Гузаришҳои заминӣ ҳангоми нигоҳдорӣ ба заминкании бехатарро таъмин мекунанд.

 GIS низ муҷаҳҳаз асттрансформаторҳои ҷорӣ(CTs) ва трансформаторҳои шиддат (VTs) барои таъмин намудани маълумоти андозагирӣ барои муҳофизати реле ва системаҳои автоматикунонӣ.

Он ба сети электрии беруна ба воситаи буттахо пайваст карда мешавад.

 Системаи мониторинг фишори газ, параметрҳои барқ ​​​​ва параметрҳои дигарро дар вақти воқеӣ назорат мекунад ва дар сурати ошкор шудани ягон аномалия ҳушдорҳои фаврӣ ва амалро таъмин мекунад ва кори бехатари системаро таъмин мекунад.

Афзалиятҳои асосии GIS

Яке аз бузургтарин бартариҳои GIS, хеле содда, андозаи он аст. Ҳама чиз-ҳар як қисми баландшиддат-дар дохили шкафҳои металлӣ сахт мӯҳр карда шудааст. Ин маънои онро дорад, ки тамоми насб назар ба зеристгоҳи ҳавоии кушода- ҷой хеле камтар мегирад. Барои блокҳои серодами шаҳр ё сайтҳои дарунӣ, ки ҳар як майдони ошёна муҳим аст, ин як бурди воқеӣ аст.

Аммо компактсия ягона чизе нест, ки GIS барои он меравад. Тарҳи мӯҳршуда аз борон, чанг ва ифлосшавӣ-ки аксар вақт дар зеристгоҳҳои анъанавӣ мушкилот эҷод мекунанд, нигоҳ медорад. Аз ин рӯ, вайроншавии изолятсия хеле кам рух медиҳад ва қатъи нерӯи барқ ​​камтар рух медиҳад. Бехатарӣ низ афзоиш меёбад: операторҳо ҳеҷ гоҳ ба қисмҳои барқ ​​​​дастрас намекунанд, аз ин рӯ хатари зарбаи барқ ​​хеле камтар аст.

Нигоҳдорӣ? Тааҷҷубовар оддӣ. Баръакси AIS, ки ба тозакунӣ ва санҷиши мунтазам ниёз дорад, GIS метавонад тӯли солҳо бидуни ғавғо кор кунад. Агрегатҳои сохташуда-завод барои пайвастшавӣ-ба осонӣ, озмоиши зуд ва зуд ба кор андохтан омода мешаванд. Насб бидуни тасҳеҳҳои беохир дар сайт ҳамвор ҳаракат мекунад.

Агар шумо дар бораи он ки чӣ тавр ду система ба ҳам мепайвандад, кунҷкоб бошед, ба мо нигаредМуқоисаи байни AIS ва GIS-он сохтор, иҷроиш ва ҷои дурахши онҳоро вайрон мекунад.

Мушкилот ва посухҳо

Гарчанде ки технологияи GIS манфиатҳои равшан пешниҳод мекунад, он ҳанӯз ҳам бо якчанд мушкилоти воқеӣ рӯ ба рӯ мешавад.

Яке аз масъалаҳои асосӣ ин хароҷот аст. Азбаски он девораҳои металлии ғафсро истифода мебарад ва истеҳсоли дақиқи баланд-ро талаб мекунад, як воҳиди GIS метавонад нисбат ба насби шабеҳи AIS ду маротиба қимат шавад. Ин нархи баландтар аксар вақт харидоронро водор мекунад, ки эътимоднокии дарозмуддатро нисбат ба буҷетҳои кӯтоҳмуддат- бардошт.

Дигар нигаронӣ ин паҳлӯи экологии чизҳост. Гази изолятсионии SF₆, ки GIS-ро ин қадар паймон ва боэътимод месозад, инчунин дорои потенсиали хеле баланди гармшавии глобалӣ мебошад. Гарчанде ки системаҳои замонавӣ барои пешгирии ихроҷ сохта шудаанд, газ бояд дар давоми мӯҳлати истифодааш - ҳангоми насб, нигоҳдорӣ ва коркарди такрорӣ бо эҳтиёт кор карда шавад.

Барои ҳалли ин мушкилот, истеҳсолкунандагон ва муассисаҳои коммуналӣ ҳоло газҳои нави "-аз экологӣ"-ро озмоиш мекунанд, ки метавонанд истифодаи SF₆-ро иваз ё кам кунанд. Баъзе аз ин алтернативаҳо, ба монанди g³ ва дигар омехтаҳои кам-GWP, ваъда медиҳанд, ки ҳамон як кори барқро нигоҳ дошта, таъсири муҳити зистро беш аз 99% кам мекунанд. Ин пешрафтҳо нишон медиҳанд, ки GIS як боби пӯшида нест - ва ба сӯи технологияи тозатар ва устувортар таҳаввул мекунад.

Воситаҳои нави изолятсия ба монанди g³ ва Novec дар GIS истифода шудаанд, ки потенсиали газҳои гулхонаии онҳоро ба таври назаррас коҳиш медиҳанд ва роҳҳои нави рушди устуворро фароҳам меоранд. Мушкилоти дигар ин мураккабии баланди нигоҳдорӣ мебошад: агар хатогии дохилӣ рух диҳад, таъмир асбобҳои махсус ва таҷҳизоти барқароркунии газро талаб мекунад, ки эҳтимолан ба нигоҳдории тӯлонӣ оварда мерасонад. Ниҳоят, аз сабаби сохтори паймонаш, GIS аз тарҳбандии фазоӣ вобастагии калон дорад, ки васеъшавии миқёси-ва таъмири васеъро мураккабтар мекунад.

Сенарияҳои асосии татбиқ

GIS дар бисёр муҳитҳои маҳдуд ва махсусгардонидашуда бартарӣ дорад.

Дар минтақаҳои маҳдуди шаҳрӣ- ё биноҳои дарунӣ, GIS истифодаи фазоро ба ҳадди аксар мерасонад.

Устувории баланди он барои паркҳои саноатӣ ва марказҳои додаҳо хеле мувофиқ аст, ки дар он ҷо эътимоднокии таъминоти барқ ​​аз ҳама муҳим аст.

Дар -фазоҳои шамоли оффшорӣ ё платформаҳои маҳдуд, GIS метавонад функсияҳои мукаммали табдилдиҳии нерӯро иҷро кунад ва ба зангзании баҳр муқобилат кунад.

Дар минтақаҳои кӯҳӣ ва муҳитҳои шадид интиқол ва насби GIS осонтар аст, ки он ба ҳавои номусоид камтар осебпазир аст.

Лоиҳаҳое, ки дар муҳитҳои дара ва кӯҳистонӣ ҷойгиранд, ба монанди нерӯгоҳҳои обӣ, метавонанд GIS-ро дар дохили бино ё нақбҳо насб кунанд, то таҷҳизотро аз намӣ, ях ва барф муҳофизат кунанд.

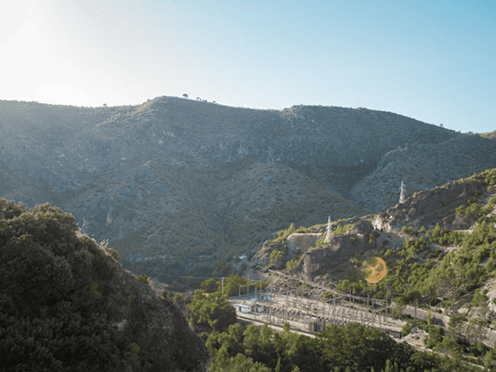

зеристгоҳи кӯҳӣ

қудрати маркази маълумот

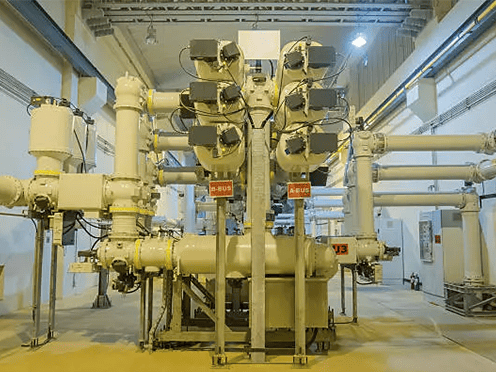

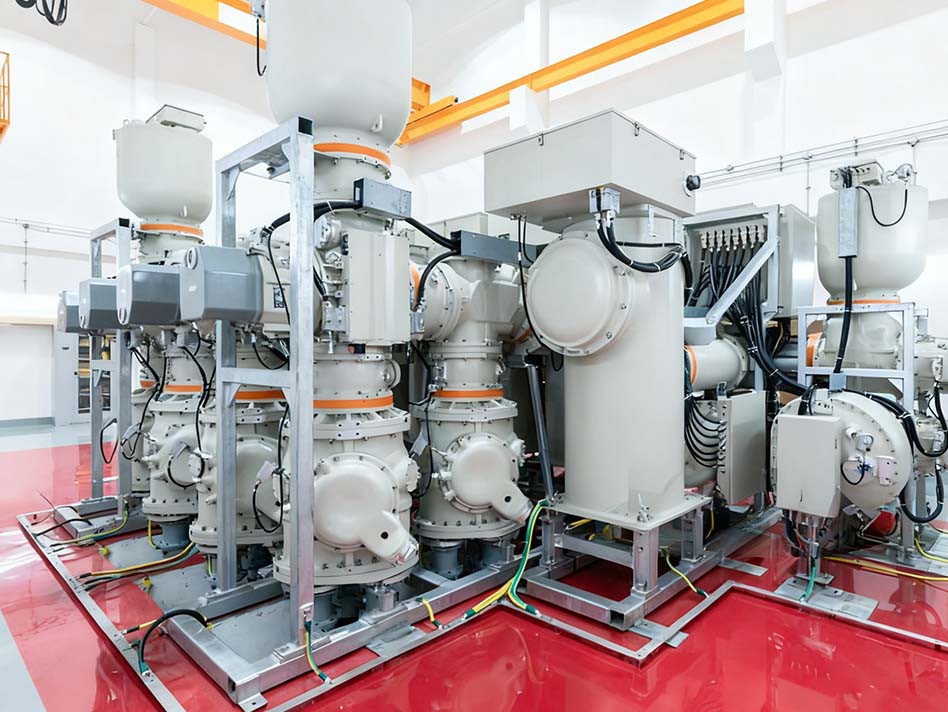

зеристгоҳи GIS дарунӣ

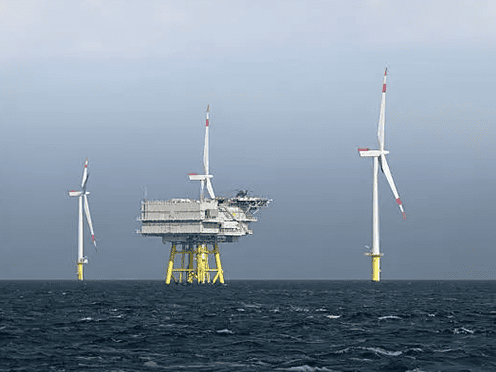

зеристгоҳи нерӯгоҳи шамол дар оффшорӣ

Истифода ва нигоҳдорӣ

Дар ҳоле ки GIS боэътимод кор мекунад ва давраҳои тӯлонии нигоҳдорӣ дорад, санҷишҳои мунтазам лозиманд.

Операторҳо бояд фишори гази SF6-ро дар вақти воқеӣ назорат кунанд ва детекторҳои ихроҷро барои муайян кардани ихроҷи эҳтимолии хурд истифода баранд.

Таҷҳизоти барқароркунӣ ва пуркунии гази SF6 низ бояд насб карда шавад, то газ ҳангоми нигоҳдорӣ бехатар барқарор карда шавад.

Нигоҳдории мунтазам аз санҷиши корпуси таҷҳизот ва мӯҳрҳо барои осеб дидан ва арзёбии ҳолати изолятсия тавассути санҷишҳои барқӣ, ба монанди санҷиши разряди қисман иборат аст.

Ин тадбирҳои нигоҳдорӣ кори дарозмуддати боэътимоди системаро-таъмин мекунанд.
