250 KVA хурд љавобҳо бударо трансформатор-13,8 / 0,22 КВ|Гайана 2025

01 умумӣ

1.1 Тавсифи лоиҳа

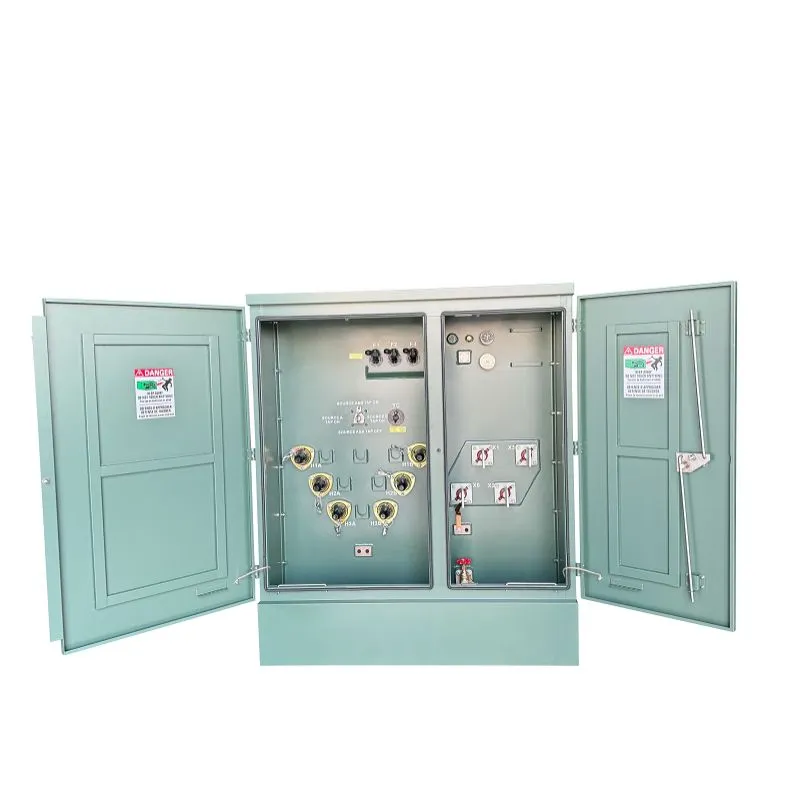

250 кВА Трансформатори сефазавии васлшаванда дар соли 2024 ба Гайана расонида шуд. Иқтидори номиналии трансформатор 250 кВА бо хунуккунии ONAN мебошад. Шиддати баланд 13,8 кВ бо диапазони ±2*2,5% лампа (NLTC), шиддати паст 0,22y/0,127 кВ, онҳо як гурӯҳи вектории Dyn11-ро ташкил доданд.

ДарПад-Трансформатори васлшавандасанги асосии тақсимоти барқи зеризаминии муосир, бехатар ва боэътимод аст. Ин воҳиди зич-сатҳи заминӣ, ки барои иҷрои кор ва амнияти ҷамъиятӣ тарҳрезӣ шудааст, барои паст кардани қувваи барқи баландшиддат ба-ба сатҳҳои қобили истифода, ки маҳаллаҳои истиқоматӣ, марказҳои тиҷоратӣ ва иншооти саноатӣ талаб мекунанд, пешбинӣ шудааст. Баръакси трансформаторҳои анъанавии васлшаванда-, корпуси аз пӯлоди пурра пӯшида ва тобовар- он дорои тамоми ҷузъҳои зинда буда, онро барои ҷойҳое, ки дастрасии ҷамъиятӣ нигарон аст, беҳтарин интихоб мекунад. Тарҳи мустаҳкам аз унсурҳои муҳити зист, харобкорӣ ва тамоси тасодуфӣ муҳофизат карда, хидмати бефосила ва амнияти беҳтари ҷомеаро таъмин мекунад.

Бартарии калидии Pad{0}}Трансформатори васлшаванда ин ҳадди ақали ҷой ва чандирии эстетикии он мебошад. Он ба таври оқилона дар тахтаи бетонӣ дар сатҳи замин насб карда мешавад, ба осонӣ ба гирду атрофаш омехта мешавад ё бо кабудизоркунӣ экран карда мешавад. Ин тарҳ на танҳо ҷолибияти визуалии минтақаро нигоҳ медорад, балки инчунин ба кормандони хадамоти коммуналӣ барои нигоҳдорӣ ва идоракунии сарборӣ дастрасии бехатар ва осонро фароҳам меорад.

Пед{0}}Трансформатори васлшаванда аз нерӯи барқи шаҳрҳои интеллектуалӣ то ҳамгироии манбаъҳои барқароршавандаи энергия ҳамчун посбони хомӯш, боэътимод ва самараноки шабакаи барқ ​​​​истеъдод карда, нерӯи барқро дар ҷое, ки лозим аст-ба таври бехатар ва бефосила интиқол медиҳад.

1.2 Мушаххасоти техникӣ

250 кВА болишти насбшуда мушаххасоти трансформатори намуд ва варақаи маълумот

1.3 Нақшаҳо

250 кВА љавобҳо бударо диаграмма диаграммаи трансформатор ва андозаи.

02 Истеҳсолот

2.1 Асосӣ

Ин трансформатори васлшаванда- дорои як ядрои паймоне, ки се{1}}фаза ва се-пӯлоди аз пӯлоди кремнийи ламинатшуда сохта шудааст, дорад. Тарҳ як роҳи самараноки магнитиро барои ҷараёни асосӣ таъмин мекунад ва имкон медиҳад, ки ҷараёнҳои пайдарпайи сифрӣ тавассути ҳаво баргарданд, ки дар натиҷа воҳиди мустаҳкам ва сарфакунандаи фазои- ба вуҷуд меояд.

2.2 Бор кардан

Гардҳо мисро ҳам барои қисмҳои паст{0}}шиддат ва ҳам баланд- истифода мебаранд. Доманаи пастшиддати -сохтмони фолгаӣ буда, қувваи аълои гардиши кӯтоҳи меҳвари- ва паҳншавии самараноки гармиро таъмин мекунад. Баръакс, печи баландшиддати- тарҳи захми қабати-бо сими магнитии мудаввар ё росткунҷаро истифода мебарад, ки устувории шиддати зарурӣ ва чандириро дар гардишҳо пешкаш мекунад. Ин омезиши техникаи фолга ва қабат-ба як василаи мустаҳкам, паймон ва хеле боэътимоди печҳо оварда мерасонад.



2.3 Танк

Зарфҳои трансформатор аз пӯлоди ҳалим сохта шуда,-барои мустаҳкам ва камхарҷро таъмин мекунанд. Он ба таври герметикӣ мӯҳр карда шудааст, то равғани изолятсионии дохилӣ аз намӣ ва ифлоскунандаҳо ҷудо бошад. Барои муқовимат ба шароити сахти муҳити зист пӯшиши устувори берунӣ гузошта мешавад, ки онро барои хидматрасонии дарозмуддати берунӣ- мувофиқ месозад.



2.4 Маҷлиси ниҳоӣ

Маҷмӯаи ниҳоӣ агрегати аслӣ-ва-ро ба зарфи пӯлоди ҳалим муттаҳид мекунад, ки баъдан бо равғани диэлектрики тозашуда пур карда мешавад. Ҳама пайвастҳои дохилӣ муҳофизат карда шудаанд ва ҷузъҳои беруна ба монанди қисмҳои дуюмдараҷаи ҷудошуда, қатъҳои ибтидоӣ (ба мисли оринҷҳо ё буттаҳо), дастгоҳи рафъи фишор ва қуттиҳои заминсозӣ насб карда шудаанд. Зарф ба таври герметикӣ мӯҳр карда шудааст ва тамоми агрегат пеш аз тасдиқи хидматрасонӣ аз санҷиши ҷиддӣ барои таъмини якпорчагӣ, бехатарӣ ва эътимоднокӣ мегузарад.





03 Санҷиш

Санҷишҳо ҷузъҳои муқаррариро дар бар мегирифтанд: андозагирии муқовимати печон (дар ҳадди аксар нобаробарӣ 1,57%), санҷиши таносуб (инҳироф -0,07% то -0,05%), санҷиши марбут ба фаза (тасдиқи Dyn11), талафоти бидуни сарборӣ ва ченкунии ҷараён (0,450 кВт, 0,76%), талафоти сарбории шиддатнокӣ, талафоти сарбории 33 кВт, талафоти сарбории 5.4 Вт. 3,93% импеданс, 99,04% самаранокӣ), санҷиши шиддати татбиқшуда (34кВ барои ВТ, 10кВ барои LV, 60с ҳар кадоме бидуни фурӯпошии шиддат), озмоиши тобоварии шиддат (27,6кВ, 150 Гц, 48 сония, фурӯпошии шиддат), озмоиши ихроҷ (20 кПа, муқовимат барои ченкунӣ ва ченкунии 12 соат), озмоиш (55,13 кВ). Ҳама арзишҳои ченшуда ба талаботи қабул ҷавобгӯ буданд, ки ба хулосаи "Гузариш" оварда мерасонанд. Ҳисобот танҳо бо имзои санҷишкунанда, тафтишкунанда ва тасдиқкунанда эътибор дорад; эътирозҳо бояд дар давоми 7 рӯз пас аз гирифтани пешниҳод пешниҳод карда шаванд ва нусхабардорӣ бе иҷозати хаттии Scotech иҷозат дода намешавад.

04 Бастабандӣ ва интиқол

4.1 Бастабандӣ

Халтаи фолгаи тунукаро ба новаи он гузоред, то трансформаторро пӯшонад, хушккунандаро илова кунед, барои чангкашак кушодагӣ гузоред ва халтаро мӯҳр кунед. Минбаъд муҳофизони кунҷӣ (кафк, пластикӣ ё картони пресс) дар атрофи он ҷойгир кунед ва бо филми муҳофизатӣ печонед. Ниҳоят, онро дар як қуттии чӯбӣ бастабандӣ кунед, ки ба он бо борбардор ва аломатҳои вазнин-маркази{3}}пошида мешавад.



4.2 Интиқол

Трансформатори пурра васлшуда ва санҷидашуда барои фиристодан ба бандари таъиншуда, Ҷорҷтаун, Гайана омода карда шудааст. Ҳама буришҳои беруна муҳофизат карда мешаванд ва барои осон кардани барасмиятдарории гумрукӣ ва интиқоли ниҳоӣ ба дастгоҳ ҳуҷҷатҳои зарурии интиқол, аз ҷумла варақаҳои бастабандии муфассал ва дастурҳои техникӣ ҳамроҳ карда мешаванд.





05 Сайт ва хулоса

Хулоса, ин трансформатори васлшаванда- як ҳалли мустаҳкам ва боэътимоди тақсимоти барқро пешкаш мекунад, ки барои дарозумрӣ ва бехатарӣ тарҳрезӣ шудааст. Тарҳрезии оптимизатсияшудаи он, ки як ядрои самараноки магнитӣ, печҳои мисии пойдор ва зарфи пӯлоди мӯҳршударо муттаҳид мекунад, иҷрои пайвастаро дар муҳити беруна талаб мекунад. Мо итминон дорем, ки ин воҳид хидматрасонии бефосила-солҳо пешкаш карда, онро барои инфрасохтори барқии шумо дороии боэътимод ва арзишманд месозад.
